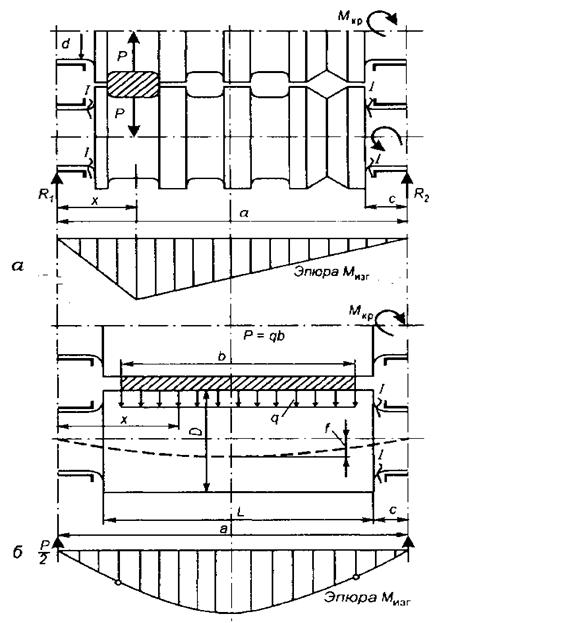

1.6. Схема для расчета валка на прочность:
а - схема для ручьевого (калиброванного) валка;
б - схема для листового (гладкого) цилиндрического) валка

Проверочный расчет валков

где Р - усилие при прокатке в данном калибре; α - расстояние между опорами.
Для листовых двухвалковых станов (рис. 1.6, б) максимальный изгибающий момент будет в середине бочки валка:

Расчет валков двухвалковой системы на прочность. Напряжение изгиба в бочке валка σизгб определяют по следующей формуле (рис. 1.6):

Прикрепления: 9429061.jpg (50.9 Kb) · 4504407.jpg (6.6 Kb) · 1393498.jpg (9.0 Kb)

Настя ^Offline

Дата: Среда, 16.11.2011, 22:02 | Сообщение # 2

Модераторы

Сообщений: 157

Репутация: 0

где Мизг - изгибающий момент, действующий в рассматриваемом сечении бочки валка; Wб - момент сопротивления поперечного сечения бочки валка на изгиб.
Где l и d длина и диаметр шейки валка.

Прикрепления: 5564127.jpg (83.4 Kb)
