| При производстве труб применяют калибры различной формы в соответствии с характером формоизменения металла на том или ином трубопрокатном стане.
Калибром в прокатном производстве называют просвет, образованный вырезом (ручьями) двух, трех или четырех сопряженных прокатных валков. Ручей имеет постоянную геометрию, изменяющуюся только по мере его износа, а калибр изменяет свои размеры как за счет свода и развода прокатных валков при настройках, так и под действием упругой деформации валков, их опор и элементов рабочей клети стана.
Наибольшее распространение получили двухручьевые калибры; трехручьевые применяются на редукционных станах и станах холодной прокатки труб. Четырехручьевые калибры не получили широкого распространения ввиду сложности привода валков. Исключение составляет редукционный стан, у которого четырехвалковые клети имеют два приводных и два холостых прокатных валка.
Многоручьевые калибры по сравнению с двухручьевыми обеспечивают большую деформацию, меньше изнашиваются, имеют меньшую нагрузку на рабочие валки и позволяют получать трубы с качественной наружной поверхностью.

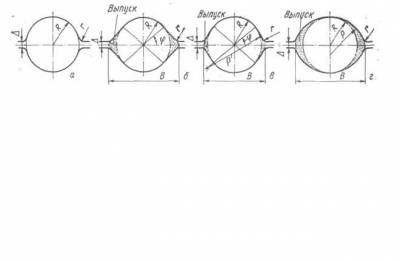

На рис. 1 представлены двухручьевые калибры следующих форм: круглый без выпуска (а); круглый с выпуском по касательной (б); круглый с выпуском по дуге (в); овальный (г).
Эти простые формы калибров для прокатки труб получили наибольшее распространение, однако на практике встречаются более сложные формы.
Основным размером калибра является радиус вписанной окружности R, относительно которого определяются все остальные параметры калибра.
Все формы калибра за исключением круглого, отличаются друг от друга формой и размерами участков вне круга радиуса R
(см. рис. 1). Эти участки называются выпусками. Их величина определяется параметрами калибра. Для круглого калибра с выпуском по касательной таким параметром является угол выпуска . Для круглого калибра с выпуском по дуге — угол выпуска и радиус выпуска . А для овального калибра, у которого выпуск начинается с вершины калибра, определяющим его размеры является радиус выпуска .
Круглый калибр с выпуском по дуге является наиболее общим, а калибры других форм являются его частным случаем.
Рис. 1. Двухручьевые калибры простых форм
Если Р = R,то это круглый без выпуска калибр; при р = получаем круглый калибр с выпуском по касательной, а при = 90° калибр становится овальным.

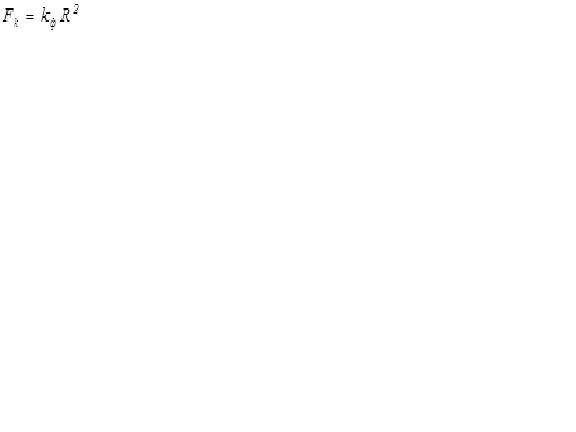

Основной характеристикой калибра является коэффициент формы Кф, геометрический смысл которого аналогичен числу π, так как площадь калибра FK любой формы с помощью коэффициента Кф может быть определена по выражению
 (2)
Значения коэффициента для указанных выше форм калибра (рис. 1) определяются по аналитическим зависимостям: круглый калибр с выпуском по касательной
 (3)
|
| |
| |
|

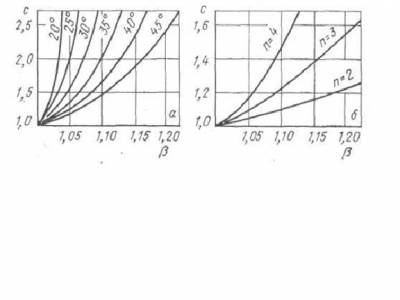

| Настя
Offline
| Дата: Среда, 23.11.2011, 22:54 | Сообщение # 3
|
Модераторы
Сообщений: 157
| Угол выпуска круглого калибра с выпуском по касательной определяется выражением:
 (8)
|
| |
| |
